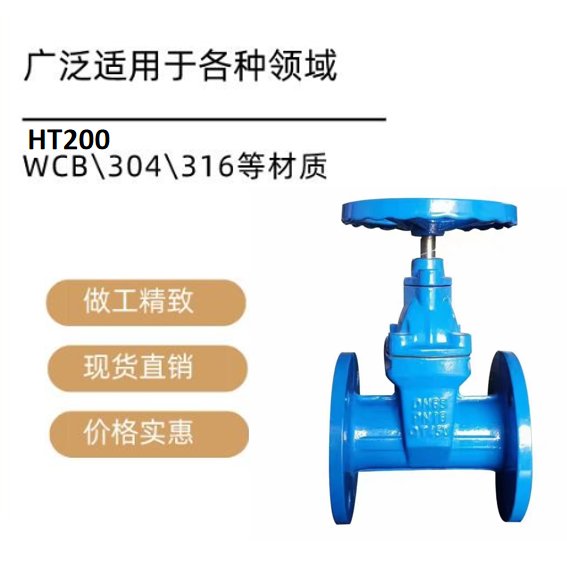

產品名稱：硫酸廠閘閥Z41W-10RL DN50材質316L[ 2024-07-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、硫酸廠閘閥Z41W-10RL DN50材質316L介紹

上海湖泉硫酸廠閘閥Z41W-10RL DN50材質316L作為閘閥的一種，所有用鍛件材料加工而成的閘閥統稱為鍛鋼閘閥，鍛件材料有A105、F11、F5、304、304L、316、316L等。國內常說的鍛鋼閘閥通常指小口徑的鍛鋼閘閥，口徑范圍：DN10~DN50；壓力范圍：***PN16~PN320、美標：Class150 ～2500，可采美標或***尺寸生產加工，廠家均有***供應。超出DN50口徑的鍛鋼閘閥均需訂做，國內需求較少。適用溫度：鍛鋼閘閥適用于 Class150 ～ 2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質。在石油管道上應用較多。

二、硫酸廠閘閥Z41W-10RL DN50材質316L產品性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41T-10	10	1.0	≤200	水、蒸汽
Z41W-10	10	1.0	≤100	油品

三、硫酸廠閘閥Z41W-10RL DN50材質316L產品零部件材料

型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z41W-10	灰鑄鐵	碳鋼	灰鑄鐵	油浸石棉填料

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960
