一、 產品概述

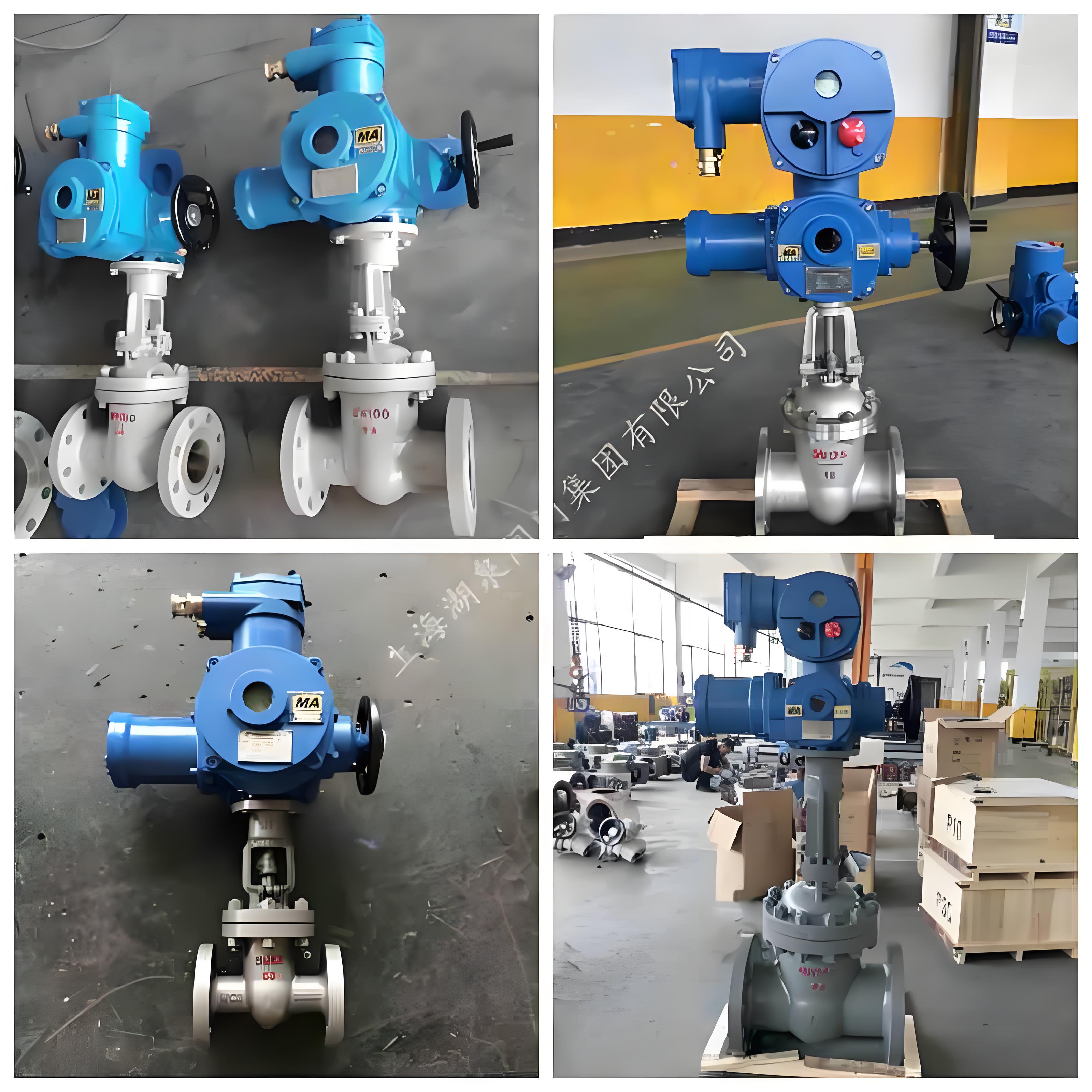

MZ941H-25C DN250 礦用隔爆型電動閘閥是一款專為煤礦井下惡劣環境設計的高性能流體控制設備。該閥門嚴格遵循國家煤礦安全標準，具備有效的“煤安證”（MA認證）及防爆合格證，適用于煤礦井下非采掘工作面的給排水、瓦斯排放及介質截斷系統。作為自動化控制系統的關鍵執行單元，它能夠有效替代傳統手動閥門，實現遠程集中控制與就地操作的雙重保障，顯著提升礦井排水系統的自動化水平與安全系數。

二、 型號解析與技術參數

• ‌型號含義‌：

  • ‌M‌：代表礦用（Mine），表明該產品符合煤礦專用標準。
  • ‌Z‌：代表閘閥（Gate Valve）。
  • ‌9‌：代表驅動方式為電動（Electric）。
  • ‌4‌：代表連接形式為法蘭連接（Flange）。
  • ‌1‌：代表結構形式為明桿楔式單閘板。
  • ‌H‌：代表密封面材質為合金鋼（Stellite/Cobalt-Chromium-Tungsten）。
  • ‌25‌：代表公稱壓力為 PN2.5 MPa（約25公斤壓力）。
  • ‌C‌：代表閥體材質為碳鋼（Carbon Steel，通常為WCB鑄鋼）。
  • ‌DN250‌：代表公稱通徑為 250mm。

• ‌核心參數‌：

  • ‌公稱壓力‌：PN2.5 MPa
  • ‌適用溫度‌：≤425℃（具體視密封材質而定，常規工況下適應范圍廣）
  • ‌適用介質‌：水、蒸汽、油品、污水及一般腐蝕性介質
  • ‌電源電壓‌：AC 380V / AC 660V（可根據礦井電網配置定制，常見為660V或380V，50Hz）
  • ‌防爆等級‌：Ex dⅠ（礦用隔爆型），防護等級可達 IP68
  • ‌連接標準‌：GB/T 9113, JB/T 79 等國標法蘭尺寸

三、 主要結構特點

1. 高可靠性密封結構

• ‌雙閘板萬向頂結構‌：閥瓣采用雙閘板中間帶萬向頂?shù)脑O計，能夠自動調整閥瓣與閥座密封面的吻合度，確保在高壓差或管道應力作用下仍能保持優異的氣密性和液密性。
• ‌硬質合金密封面‌：閥瓣與閥座密封面采用鈷鉻鎢硬質合金（Stellite）通過等離子噴焊工藝制成。該處理使得密封面硬度極高，具備卓越的耐磨損、抗擦傷、耐腐蝕性能，大幅延長閥門使用壽命，減少維護頻率。

2. 耐用閥桿設計

• 閥桿選用優質滲氮鋼制造，并經過表面氮化處理。這一工藝顯著提高了閥桿的表面硬度、抗腐蝕能力及抗擦傷性能，確保在頻繁啟閉和潮濕礦井環境中長期穩定運行，防止卡澀。

3. 智能電動執行機構

• ‌多重保護機制‌：內置轉矩控制機構，當閥門遇到異常阻力時自動切斷電源，保護電機和閥門免受損壞。
• ‌手/電動切換‌：配備便捷的手動/電動切換機構。在斷電或緊急情況下，可通過手輪進行人工操作；正常狀態下由電機驅動，省力高效。
• ‌智能控制接口‌：支持現場操作、遠距離遙控、PLC控制以及4~20mA電流信號輸入輸出。可與DCS（分布式控制系統）無縫銜接，實現水泵房的全自動化監控與管理。

4. 安裝與維護便利性

• ‌雙向密封‌：閥門結構設計允許介質雙向流動，安裝時無需區分流向，簡化了管道布局。
• ‌免維護周期長‌：調試運行后，在正常工況下可數年無需維護保養，降低了礦井運維成本。
• ‌改造兼容性強‌：可直接替換礦井現有的手動閘閥，無需改動管道基礎，即可實現自動化升級，不影響礦井正常生產。

四、 應用場景與優勢

1. 典型應用場景

• ‌煤礦井下排水系統‌：用于主排水泵房的出水管道控制，實現根據水位自動啟停水泵。
• ‌瓦斯抽放管路‌：在易燃易爆環境中安全截斷或接通瓦斯氣體。
• ‌消防灑水系統‌：作為緊急切斷閥，響應火災報警信號快速關閉或開啟。
• ‌其他礦用流體輸送‌：適用于煤炭洗選、充填注漿等工藝流程中的介質控制。

2. 核心優勢

• ‌本質安全‌：嚴格的隔爆設計（Ex dⅠ）確保在含有甲烷、煤塵等爆炸性混合物的環境中不會引發爆炸，符合《煤礦安全規程》要求。
• ‌自動化集成‌：支持與KXBC系列礦用隔爆型閥門電動裝置控制箱配套使用，輕松接入礦井綜合自動化平臺，提升管理效率。
• ‌經濟高效‌：雖然初期投資高于普通閥門，但其長壽命、低故障率和免維護特性顯著降低了全生命周期成本（LCC）。

五、 安裝與調試注意事項

• ‌初始位置設置‌：初次安裝和調試時，必須先將閥門手動開啟至約一半位置，再接通電源。此舉旨在防止因電機相序接反導致閥門過度關閉或開啟而損壞傳動機構或電機。
• ‌電源檢查‌：確認供電電壓與銘牌標識一致（380V或660V），并確保接地良好。
• ‌限位調整‌：調試時需仔細調整開度和關度限位開關，確保閥門在全開和全關位置準確停止，避免過沖。
• ‌定期巡檢‌：盡管維護需求低，仍建議定期檢查填料函是否泄漏、密封面磨損情況及電氣元件狀態，確保長期可靠運行。
