電動蝶閥結構性能原理及分類介紹

[ 2018-05-21 ]

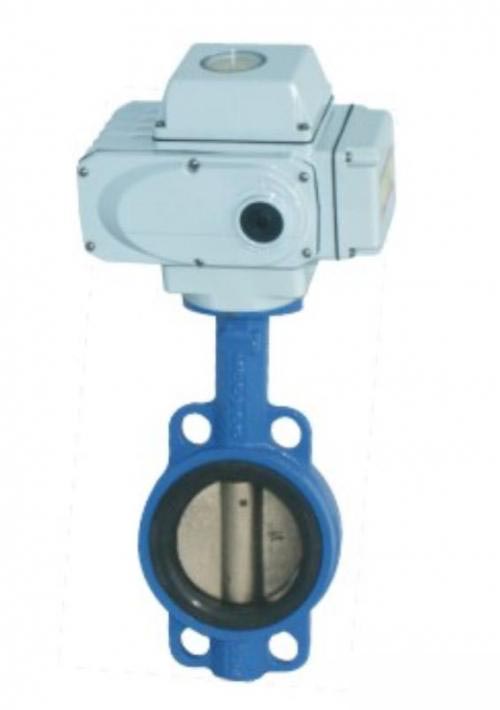

電動蝶閥是工業水系統中經常使用到的閥門，以體積小，性價比高而成為管道常用閥門。電動蝶閥主力產品為對夾式軟密電動封蝶閥和法蘭式電動蝶閥。海湖泉閥門廠家向您介紹蝶閥性能，蝶閥原理，蝶閥結構，蝶閥分類，以幫助您更好地進行蝶閥選型。

1、電動蝶閥的分類：

電動蝶閥按結構分類主要分為中線式和偏心式，其中偏心式分但偏心、雙偏心以及三偏心式蝶閥。相關蝶閥產品：對夾式蝶閥，信號蝶閥，法蘭蝶閥，大口徑法蘭蝶閥等。

2、電動蝶閥的性能原理

蝶閥采用的是閥板沿中心線旋轉的結構，因此閥門體積小。通過旋轉手柄90度或者蝸輪等驅動方式使得閥板與介質流向平行即可開啟閥門。因此蝶閥具有結構簡單、體積小、重量輕、安裝尺寸小、操作便捷、啟閉迅速的特點。同時還具備密封和流量調節特性。但是由于閥瓣阻力大，介質壓力對閥門啟閉有較大影響，因此不宜用于高壓環境。

以往的蝶閥受技術和密封材料的制約，大部分結構為中線型式的軟密封，即閥座多為橡膠、塑料、蝶板為金屬或者金屬外包覆橡膠或者塑料。近年來科技迅速發展，蝶閥開發出新的結構型式，偏心式的金屬密封性蝶閥就是其中的一種。偏心式的金屬密封蝶閥的閥座和蝶板密封面由金屬硬質合金材料組成，或者蝶板由軟、硬材料（非金屬層夾金屬層）組成，使蝶閥可耐高溫、耐低溫、耐磨蝕、耐沖蝕，密封性能好，使用壽命長，因此得到廣泛使用。

電動蝶閥已在較大范圍內取代了閘閥、截止閥、節流閥、球閥，是近年來發展迅速的閥門品種之一。

(1) 電動蝶閥的性能比較：

蝶閥的性能優點主要集中在體積小，結構簡單，啟閉迅速這三點上，缺點同樣明顯就是管道流動介質壓力損失相對較大，高壓環境啟閉較困難等。詳細比較圖如圖所示。

(2) 電動蝶閥不同結構分類區別：

中線式蝶閥、單偏心蝶閥、雙偏心蝶閥、三偏心蝶閥密封性能依次增強，壽命也依次增長，但是結構缺難度遞增，成本也遞增。因此除非有著特殊工況要求，往往還是選擇較經濟、合適的蝶閥。四種比較圖如圖所示。
