帶反饋信號D971X-16P DN65不銹鋼電動對夾式蝶閥

[ 2026-01-26 ]

帶反饋信號D971X-16P DN65不銹鋼電動對夾式蝶閥是一款廣泛應用于工業自動化控制系統的重要設備。該產品采用優質不銹鋼材質制造，具備高強度、耐腐蝕、耐高溫等特點，能夠在惡劣的工作環境中保持穩定運行。同時，其電動驅動方式結合反饋信號功能，為用戶提供了更高效的操作體驗與精準的控制效果。作為現代流體控制領域的重要部件，該蝶閥憑借其出色的性能與可靠性，廣泛應用于水處理、化工、食品、制藥等行業。

它的設計充分考慮了用戶需求，其對夾式結構能夠有效減少空間占用，簡化安裝過程，同時具有維修方便的優點。該型號的通徑為DN65，適用于管道口徑為65mm的系統，能夠?qū)崿F(xiàn)流體的快速啟閉與精確調節。此外，產品額定壓力為16公斤，確保其在高壓條件下仍具有優異的密封性能，從而有效防止泄漏問題。蝶板與閥座的精密配合進一步提升了其使用壽命與工作效率。

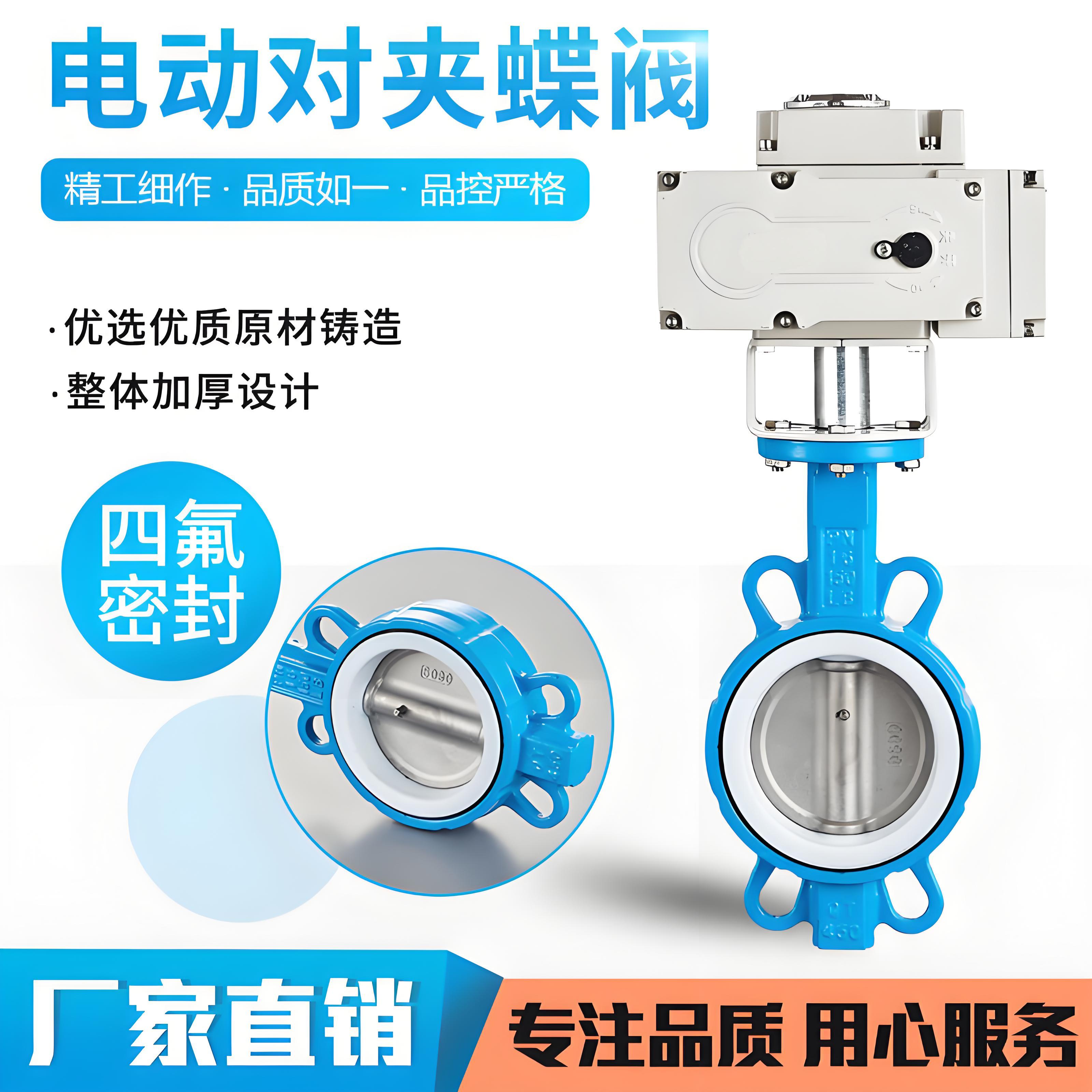

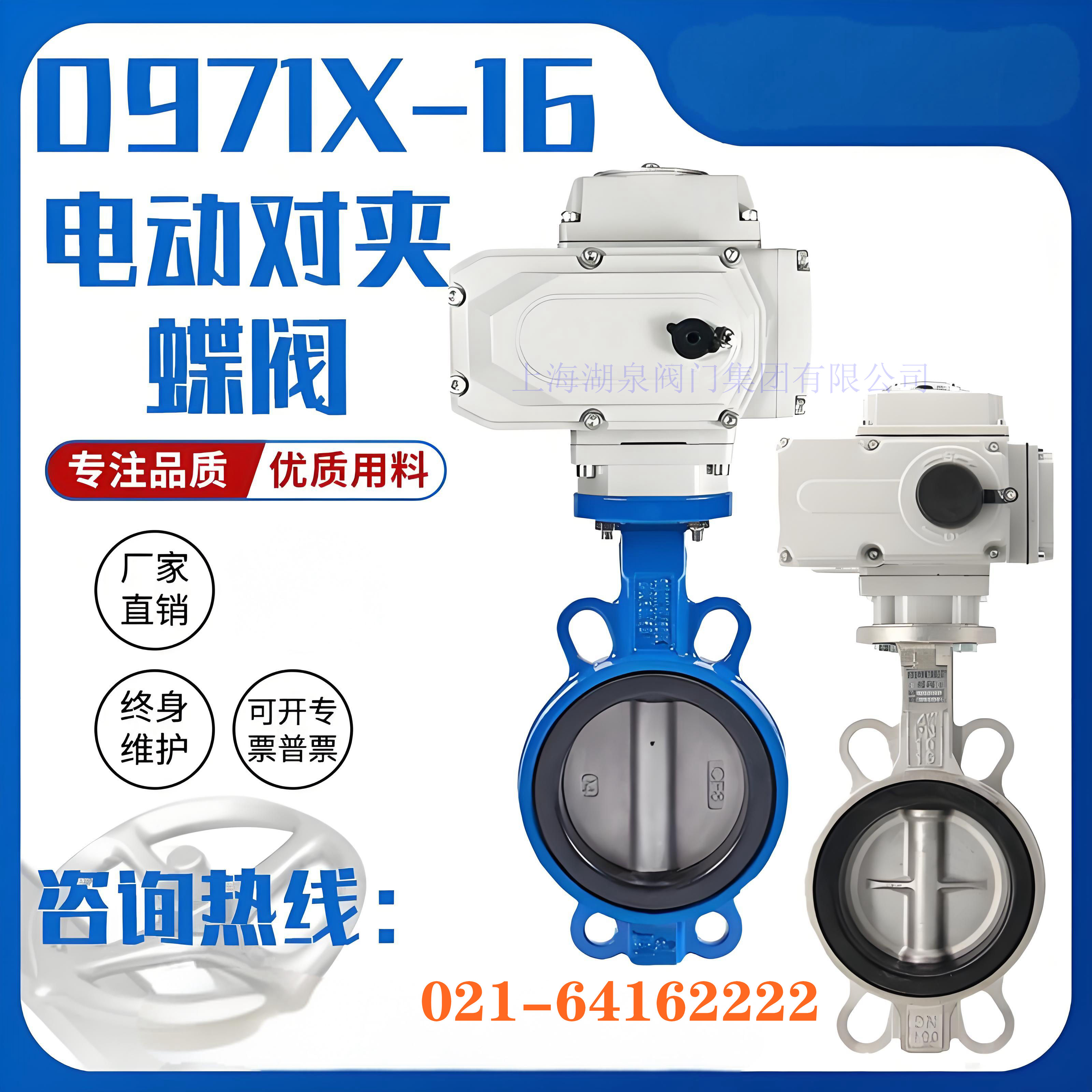

該閥門主要由不銹鋼閥體與電動執行器兩部分組成，采用對夾式連接設計，安裝便捷，占用空間小。‌

‌閥體與密封結構‌：閥體及關鍵部件（如閥板）通常采用304或316不銹鋼材質，確保良好的耐腐蝕性，適用于水、蒸汽、油品及多種腐蝕性介質。‌ 密封副多采用不銹鋼與橡膠（如丁腈橡膠）配對，具備雙向密封功能，安裝不受介質流向限制。‌34 部分產品采用雙偏心或垂直板式結構，實現“越關越緊”的密封效果，可靠性高。‌
‌電動執行器與控制‌：執行器驅動方式為電動，可選電壓包括AC220V、380V、110V及DC24V等。‌ 控制模式分為基礎開關型和智能調節型。開關型可實現快速啟閉（開關時間可選如5秒、10秒、30秒等），調節型則可精確控制閥門開度以實現流量調節。‌
‌核心功能：信號反饋‌：這是滿足用戶特定需求的關鍵功能。電動執行器可提供多種形式的反饋信號，以供控制系統實時監測閥門狀態。具體選項包括：
- 開關型有源指示燈反饋。
- 開關型帶無源觸點信號反饋。
- 開關型帶電位計電阻反饋。
- 開關型或比例調節型帶4-20mA模擬量信號反饋。‌
‌附加性能與選項‌：執行器防護等級可達IP67或更高，適應較惡劣環境。‌具備手動操作功能，在電源故障時可進行應急手動控制。‌ 部分型號可選防爆型執行器，適用于有防爆要求的場合。‌

此外，該蝶閥配備反饋信號功能，通過內置傳感器或外部信號采集裝置，實時監測閥門的啟閉狀態并將信號傳輸至控制系統。這種反饋機制不僅提高了系統的自動化程度，還增強了運行的安全性與可靠性，為用戶提供了更全面的流體控制解決方案。這種功能尤其適用于需要遠程控制與狀態監測的場景，例如管道復雜的工業生產中，大幅減少人工操作所需的時間與成本。

選型時需明確以下參數：

‌控制模式‌：根據工藝需求選擇開關型（僅啟閉）或調節型（需精確控制流量）。

‌反饋信號類型‌：根據上位控制系統（如DCS、PLC）的接口要求，選擇匹配的無源觸點、電阻或4-20mA等反饋信號類型。‌
