電動截止閥J961Y-100 DN50介紹和結構圖
[ 2022-08-08 ]

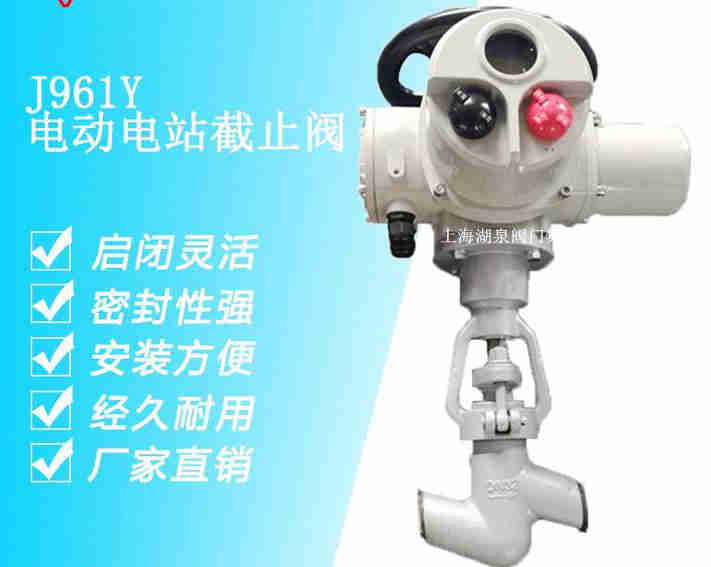

上海湖泉閥門集團有限公司電動截止閥J961Y-100 DN50介紹和結構圖 WCB鑄鋼材質電動截止閥J961Y-100C DN32焊接式電動截止閥 , 產品型號:j961y-100i-50 產品簡介:口徑為50mm,壓力為100kg,連接形式為焊接,密封面為硬質合金,閥體材質為鉻鉬鋼。鉻鉬鋼電動截止閥所過介質溫度可達到550度,具有很好的耐高溫... 產品名稱: J961Y電動高溫高壓截止閥 產品型號: J961Y 連接方式: 焊接 結構方式: 直通式 驅動方式: 電動 產品口徑: DN10-DN50 公稱壓力: 1.0mpa-20.0mpa 閥體材質: 鍛鋼、鉻鉬鋼 , 961Y電動電站截止閥產品概述 焊接連接的截止閥適用于公稱壓力PN20.0～32.0Mpa及P(54)100V～P(57)170V,工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電... 型號 j961y-125c dn100 j961y-125c耐高壓電動截止閥產品簡介: j961y-125c耐高壓電動截止閥的使用極為普遍,但由于開啟和關閉力矩較大、結構長度較長,通常公稱通徑都限制在250mm以下, 電動高壓截止閥概述: 電動焊接截止閥J961Y具有結構緊湊,密封面不易磨損、擦傷;密封性能好,制造與維修方便;啟閉時閥瓣行程小,啟閉時間短;閥門高度小,工藝性能好和適用范圍廣等特點。

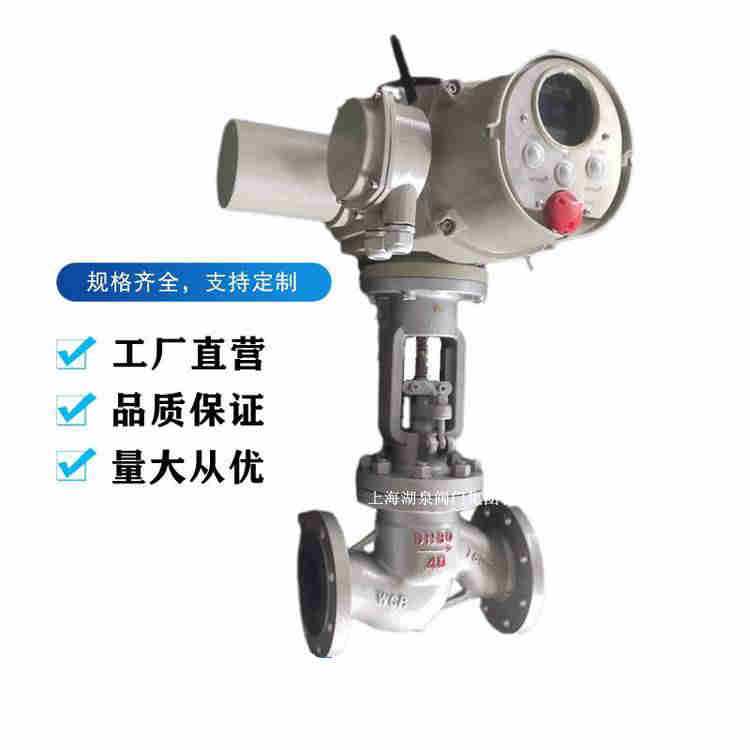

電動截止閥J961Y-100 DN50介紹和結構圖

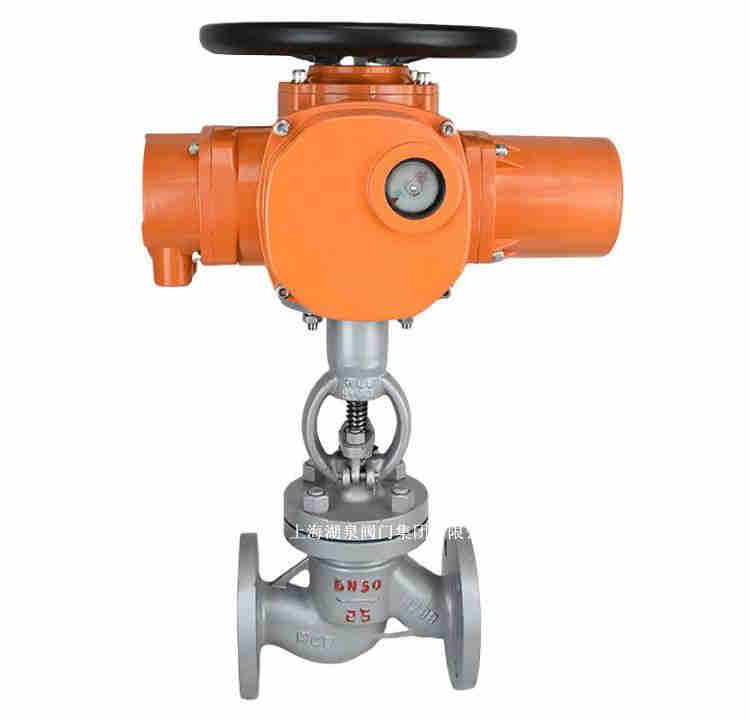

電動截止閥J961Y-100 DN50介紹和結構圖
| 閥體型式 | 高壓鍛造閥 |
| 閥芯型式 | 柱塞式(錐面) |
| 公稱通徑 | DN10 ～ DN100 |
| 公稱壓力 | PN20.0～32.0MPa |
| 連接形式 | 焊接式 (對焊、承插焊) |
| 閥體型式 | 高壓鍛造閥 |
| 閥芯型式 | 柱塞式(錐面) |
| 公稱通徑 | DN10 ～ DN100 |
| 公稱壓力 | PN20.0～32.0MPa |
| 連接形式 | 焊接式 (對焊、承插焊) |
| 型號 | 公稱壓力 | 試驗壓力（MPa） | 工作壓力（MPa） | 工作溫度（℃） | 適用介質 | |
| 強度試驗 | 密封試驗/上密封試驗 | |||||
|
Z961(960、962) Y-250 |
25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
|
Z961(960、962) Y-320 |
32 | 48.0 | 36.0 | - | ≤425 | |
|
Z961(960、962) Y-P54 100 |
- | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 |
|
Z961(960、962) Y-P54 170 |
- | 48.0 | 36.0 | P5417 | ≤540 | |
| 通徑 | J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V | |||||
| 主要外形尺寸和I連接尺寸（mm) | ||||||
| L | D1 | D2 | D3 | α | H | |
| 15 | 150 | 17 | 36 | / | 37.5° | 518 |
| 20 | 170 | 22 | 42 | / | 37.5° | 518 |
| 25 | 170 | 26 | 42 | / | 37.5° | 518 |
| 32 | 180 | 31 | 44 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50 | 350 | 50 | 82 | / | 32° | 748 |
| 65 | 330 | 69 | 100 | 110 | 32° | 829 |
| 80 | 470 | 84 | 108 | 130 | 32° | 898 |
| 100 | 560 | 107 | 144 | 165 | 32° | 913 |
| J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V | ||||||
| 15 | 150 | 17 | 40 | / | 37.5° | 518 |
| 20 | 170 | 22 | 46 | / | 37.5° | 518 |
| 25 | 170 | 26 | 46 | / | 37.5° | 518 |
| 32 | 180 | 31 | 49 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50 | 350 | 50 | 90 | / | 32° | 748 |
| 65 | 330 | 69 | 104 | 115 | 32° | 829 |
| 80 | 470 | 84 | 110 | 140 | 32° | 898 |
| 100 | 560 | 107 | 148 | 170 | 32° | 913 |
