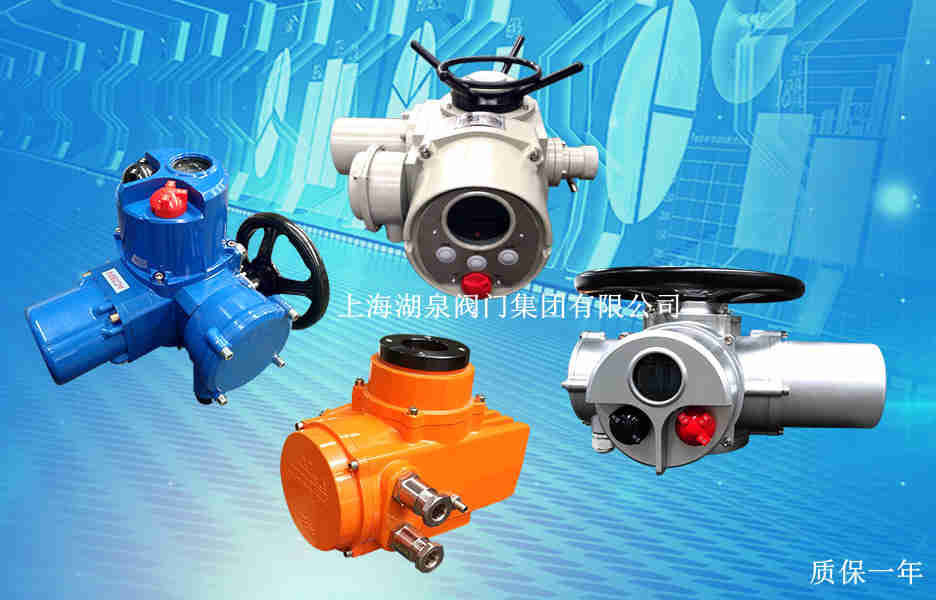

閥門電動裝置Q30-0.5W產品詳細說明及高清圖片

[ 2024-08-02 ]

閥門電動裝置Q30-0.5W是一款整體一體化QZ閥門電動執行器，‌廣泛應用于工業驅動球閥、‌蝶閥等做90°回轉的閥門。‌ 該產品具有以下特點：‌ 產品性能穩定：‌Q30-0.5W閥門電動執行器以其穩定的性能，‌確保了閥門操作的準確性和可靠性。‌ 手電動自由切換：‌該執行器支持手電動自由切換，‌操作簡單，‌便于用戶根據實際需求靈活調整操作方式。‌ 防護等級IP65：‌具有良好的防水和防塵性能，‌確保了在各種工業環境下的穩定運行。‌ 廣泛應用于工業驅動球閥、‌蝶閥等：‌適用于多種工業應用場景，‌滿足不同工業領域的閥門驅動需求。‌ 綜上所述，‌Q30-0.5W閥門電動執行器以其高性能、‌易操作和良好的環境適應性，‌成為工業領域中球閥、‌蝶閥等閥門驅動的理想選擇。‌

閥門電動裝置Q30-0.5W產品詳細說明及高清圖片

主要產品型號有：Q10 Q20 Q30 Q40 Q60 Q90 Q120 Q200 Q250 Q300 Q400 Q500 一體化部分回轉電動執行器價格，Q10-0.5W,Q20-0.5W,Q30-0.5W閥門電動裝置，質量保證，產品實行三包，售后服務優良，產品終身保修歡迎咨詢洽談。

技術參數：
1、電源：常規，三相380V（50Hz）；特殊，三相660V、415V（50Hz 、60Hz）；單相220V、110V（50Hz 、60Hz）
2、環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
3、相對濕度：≤95%（25℃時）。
4、防護類型：戶外型用于無易燃、易爆和無腐蝕性介質場所。
5、防護等級：IP55 （特殊訂貨IP65、IP67）。
6、工作制：短時10分鐘（特殊訂貨30分鐘）
Q型部分回轉智能一體化開關型型電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。DZW系列多回轉電動裝置使用于蝶閥、球閥、風門。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。該系列產品不僅用于電站，還可以用于石化、冶金、公共事業等。本系列電動裝置可遠距離控制，也可現場操作。是華通公司全力開發的一款廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業的全新產品。

主要的產品型號：Q10-1W/T Q20-1W/T Q30-1W/T Q40-1W/T Q60-1W/T Q90-1W/T Q120-1W/T Q200-0.5W/T Q250-0.5W/T Q300-0.5W/T Q400-0.5W/T Q500-0.5W/T智能一體化調節型電動執行機構

特點：

1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。

2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。

3、缺相保護：具有電源缺相保護功能。

4、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。

5、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。

6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完第一個指令后再執行下一個指令。

7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。

8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

基座號	型號	輸出轉矩 N.m	Z大閥桿直徑	手動速比	輸出轉速(r/min)
					0.5	1	1.5	2	3	4
					電機功率
Q1	Q10	100	28	88	0.03	0.06	0.09	0.12	0.18	0.25
	Q20	200			0.06	0.09	0.12	0.18	0.25	0.37
	Q30	300			0.06	0.12	0.18	0.18	0.37	0.37
Q2	Q60	600	42	74	0.18	0.18	0.25	0.37	0.55	0.75
	Q90	900			0.18	0.25	0.37	0.55	0.75	1.1
	Q120	1200			0.18	0.37	0.55	0.75	1.1	1.5
Q3	Q200	2000	60	67	0.37	0.55	0.75	1.1	~	~
	Q250	2500			0.55	0.55	0.75	1.1	~	~
	Q300	3000			0.55	0.75	1.1	~	~	~
	Q400	4000			0.55	0.75	~	~	~	~
	Q500	5000			0.75	1.1	~	~	~	~
